产品介绍Product introduction

创新产品 自主研发

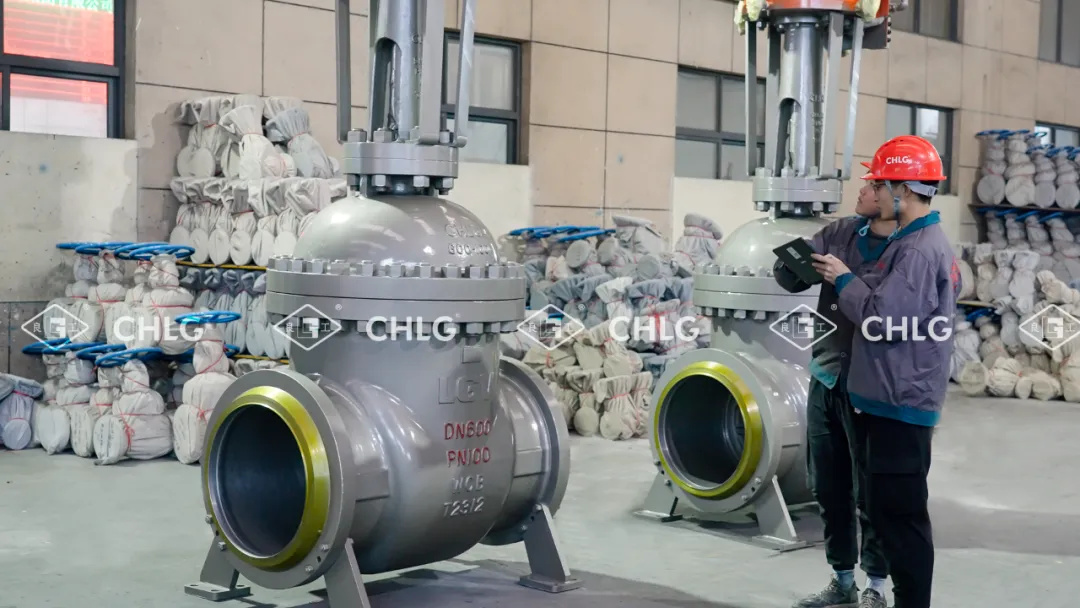

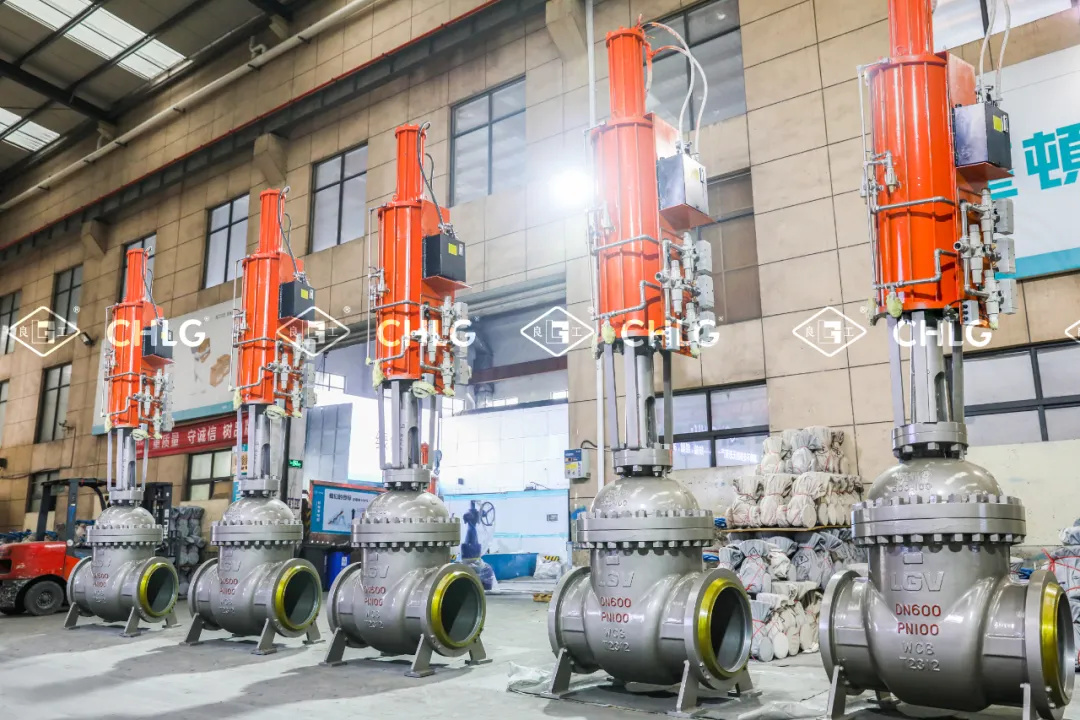

高压平行式无摩擦双闸板闸阀系列产品是J9直营集团集团自行开发设计并研造成功的拥有国内当先水平的阀门产品
。

本系列高压平行式无摩擦双闸板闸阀，可凭据介质和输送管路的情况及用户的分歧要求设计，阀体与阀盖衔接方式可选取压力自密封结构或法兰、螺栓衔接结构，端部衔接方式可选取法兰衔接端或焊接衔接端，阀板选取平行式双闸板无摩擦组件结构
？煽矸豪糜谑汀⒒ぁ⒌缌Α⒁苯稹⑶峁ぜ熬さ刃幸，并可在高温、高压、低温、防侵蚀、防爆等工况下安全靠得住工作
。

设计参数Design Parameters

01设计与造作尺度：

GB/T 12224、GB/T 12234、GB/T 19672、API 600、API 6D、ASME B16.34、NB/T 47044、DL/T 531

02结构长度：

GB/T 12221、GB/T 19672、ASME B16.10、API 6D、NB/T 47044

03法兰衔接端：

GB法兰、JB法兰、HG法兰、SH法兰 、ASME法兰

04焊接衔接端：

ASME B16.25、NB/T 47044、DL/T 531

05检验与试验：

GB/T 26480、GB/T 13927、API 598、API 6D、NB/T 47044

06阀门的主体资料：

碳钢、合金钢、不锈钢、低温钢脊材、蒙乃尔合金等特材

07合用介质：

高温高压蒸汽、高温介质、低温介质、侵蚀性介质、气体、液体及油品等

08合用温度：

-196～600℃

09驱动方式：

电动、气动、气马达、齿轮传动、手动等

产品特点Product characteristics

01闸板组件及密封面无摩擦

开、关阀过程中闸板与阀座密封面不接触、无摩擦，闸板组件所有接触面均无滑动摩擦，阀门只有阀杆与密封填料间的摩擦力，极大地降低了开、关阀扭矩：是现有平行式双闸板闸阀的30%
。阀门开启瞬间，高压介质360°周圈放散通过上流侧阀座并周圈向心汇聚通过下贱侧阀座，密封面无单点部门冲蚀，耽搁了阀门的使用寿命
。

02直管结构设计

阀体中腔流路选取直管结构设计，阀门全开时流体流动无涡流、流阻幼
。

03可水平方向(管路垂直)装置

区别于现有的平行式双闸板闸阀，我公司出产的高压平行式无摩擦双闸板闸阀可水平方向(管路垂直)装置
。

04结构单一易守护

高压平行式无摩擦双闸板闸阀结构单一、通配内件可互换、守护方便，可在线检维建，维建成本低
。

05智能节造

电动、气动、气马达驱动装置可实现阀门远距离操作和节造，拥有安全联锁职能，可提供开、关阀到位信号给DCS系统或程控系统，预防阀门误操作
。
